	Luftsparventil GLV

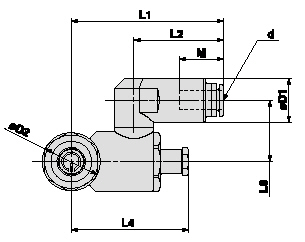

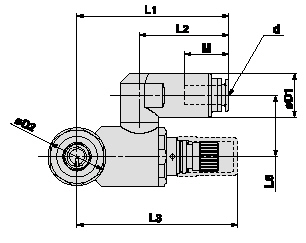

	Bestellbezeichnung und Maßblatt










		Bestellbezeichnung: GLV-XX-YY-Z


	XX: Anschlußgewinde (Außengewinde): 14 - 1/4 Zoll ; 38 - 3/8 Zoll ; 12 - 1/2 Zoll


		YY: Schlauchaußendurchmesser in mm: 06 - 08 - 10 - 12

		Z: Optional fest eingestellter Druck: 2 - 2 bar ; 3 - 3 bar

		z.B. GLV-38-08-3

	...klicken Sie auf das Modell, welches Sie bestellen möchten.

Modell	Einzelpreis in Euro	Schlauch durchm.	T	H	D1	D2	D3	L1	L2	L3	L4	L5 max.	L6	A1 max.	A2	Gewicht in g
GLV-14-06	27,25 €	6	R1/4	17	18,5	20	21,5	57,7	34,9	63,7		50,6	23	44,6	16,8	111
GLV-14-08	27,25 €	8	R1/4	17	18,5	20	21,5	58,7	35,9	63,7		50,6	23	44,6	16,8	114
GLV-14-10	27,25 €	10	R1/4	17	18,5	20	21,5	53,8	31	63,7		50,6	23	44,6	16,8	105
GLV-38-06	31,70 €	6	R3/8	21	18,5	24,3	25,3	62,9	36,5	67,3		57,4	25,9	51	20	160
GLV-38-08	31,70 €	8	R3/8	21	18,5	24,3	25,3	63,9	37,5	67,3		57,4	25,9	51	20	163
GLV-38-10	31,70 €	10	R3/8	21	18,5	24,3	25,3	59	32,6	67,3		57,4	25,9	51	20	153
GLV-38-12	31,70 €	12	R3/8	21	20,9	24,3	25,3	60,8	34,4	67,3		57,4	25,9	51	20	156
GLV-12-10	46,50 €	10	R1/2	25	18,5	29,7	30	62,8	32,6	86,3		71,1	27,7	62,9	20,6	257
GLV-12-12	46,50 €	12	R1/2	25	20,9	29,7	30	64,6	34,4	86,3		71,1	27,7	62,9	20,6	259
GLV-14-06-Z	24,35 €	6	R1/4	17	18,5	20	21,5	57,7	34,9		45,6	50,6	23	44,6	16,8	89
GLV-14-08-Z	24,35 €	8	R1/4	17	18,5	20	21,5	58,7	35,9		45,6	50,6	23	44,6	16,8	93
GLV-14-10-Z	24,35 €	10	R1/4	17	18,5	24,3	21,5	53,8	31		45,6	50,6	23	44,6	16,8	82
GLV-38-06-Z	28,00 €	6	R3/8	21	18,5	24,3	25,3	62,9	36,5		49,2	57,4	25,9	51	20	137
GLV-38-08-Z	28,00 €	8	R3/8	21	18,5	24,3	25,3	63,9	37,5		49,2	57,4	25,9	51	20	140
GLV-38-10-Z	28,00 €	10	R3/8	21	18,5	24,3	25,3	59	32,6		49,2	57,4	25,9	51	20	130
GLV-38-12-Z	28,00 €	12	R3/8	21	20,9	24,3	25,3	60,8	34,4		49,2	57,4	25,9	51	20	133
GLV-12-10-Z	42,00 €	10	R1/2	25	18,5	29,7	30	62,8	32,6		65,5	71,1	27,7	62,9	20,6	239


		Bemerkung: L3 oder L4 nach Bauart (variabel, fest eingestellt), A1 nach Einbau

	Alle hier genannten Preise sind ohne Mehrwertsteuer.
